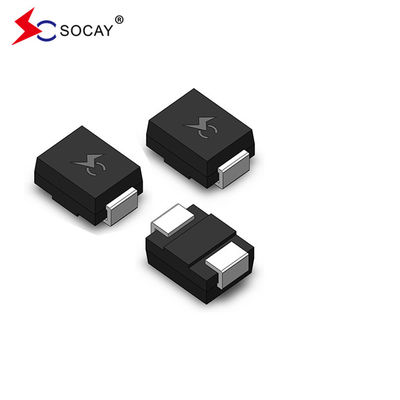

SMBJ13CA TVS Διόδοι Προστασία κυκλώματος Περπατική καταστολή τάσης Διόδιο DO-214AA

SMBJ13CA Νέο πρωτότυπο σε αποθεματικό προστασία κυκλώματος μεταβατική καταστολή τάσης TVS διόδους επιφάνειας Mount DO-214A

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΜΜΜΒJ_v88.2.pdf

Επεξεργαστές παροχής τάσης με επιφάνεια (TVS) SMBJ13CA Περιγραφή:

• Το SMBJ13CA είναι για εφαρμογές που τοποθετούνται στην επιφάνεια, προκειμένου να βελτιστοποιηθεί ο χώρος της πλακέτας
• Το SMBJ13CA έχει χαμηλή διαρροή.
• Το SMBJ13CA είναι ένα αμφίδρομο στοιχείο
• Η SMBJ13CA είναι μια πασιβατοποιημένη διασταύρωση γυαλιού
• Το SMBJ13CA έχει χαμηλή επαγωγικότητα
• Το SMBJ13CA έχει εξαιρετική ικανότητα συμπίεσης.
• Η ικανότητα μέγιστης ισχύος του SMBJ13CA σε 10 × 1000μs μορφής κύματος Ταχύτητα επανάληψης (κύκλος λειτουργίας):00,01 είναι 600W.
• Το SMBJ13CA έχει γρήγορο χρόνο απόκρισης: συνήθως λιγότερο από 1,0ps από 0 Volts έως VBR min
• Η SMBJ13CA έχει τυπικό IR μικρότερο από 5μA πάνω από 12V.
• SMBJ13CA'S Υψηλής θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα στα τερματικά
• Το SMBJ13CA'S Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR = 0,1% × VBR@25°C× ΔT
• Η πλαστική συσκευασία έχει υπογραμμιστές εργαστηριακής εύφλεκτης 94V-0
• Ματ κασσίτερος λευκό μόλυβδο
• Το SMBJ13CA είναι απαλλαγμένο από αλογόνες και συμμορφώνεται με το RoHS
• Τυπική κατάσταση βλάβης είναι σύντομη από υπερπροσδιορισμένη τάση ή ρεύμα
• Η δοκιμή μούτρας διεξάγεται με βάση την JEDEC JESD201A σύμφωνα με τους πίνακες 4α και 4γ.
• IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)
• Προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC801-2)
• Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)

Ηλεκτρικά χαρακτηριστικά της διόδου TVS SMBJ13CA (Τ_Α=25°C, εκτός εάν αναφέρεται διαφορετικά):

Τα προϊόντα διόδων παροδικής καταστολής TVS της σειράς SMBJ υιοθετούν τυποποιημένη συσκευασία SMB επιφανειακής τοποθέτησης, με μέγιστη ονομαστική ισχύ 600W.Το προϊόν έχει εξαιρετικά γρήγορο χρόνο απόκρισης (κάτω του nanosecond) και πολύ υψηλή σταθερότητα.Σχεδιασμένο ειδικά για την προστασία διαφόρων διεπαφών σε εφαρμογές ηλεκτρονικών κυκλωμάτων από παροδικές τάσεις που προκαλούνται από κεραυνές και άλλα παροδικά γεγονότα τάσης.
Χαρακτηριστικά του προϊόντος
Πακέτο χαμηλού προφίλ
Ιδανικό για αυτοματοποιημένη τοποθέτηση
Δυνατότητα ισχύος παλμού κορυφής 600 Watt με μορφή κύματος 10/1000μs
Για εφαρμοστές που τοποθετούνται στην επιφάνεια για τη βελτιστοποίηση του χώρου της πλακέτας
Εξαιρετική ικανότητα συμπίεσης
Πολύ γρήγορος χρόνος απόκρισης
Χαμηλή αντίσταση σε αυξητική τάση
Εφαρμογές
Προστασία τροφοδοσίας
Εφαρμογή στον τομέα της αυτοκινητοβιομηχανίας
Βιομηχανική εφαρμογή
Διαχείριση ενέργειας

Παρακαλούμε επικοινωνήστε μαζί μας αν ψάχνετε για αυτά τα ηλεκτρονικά εξαρτήματα.

1- ESD
2- Διοίδες TVS
3- Επαναστηριζόμενη ασφάλεια PPTC
4- Τύπος εκκένωσης αερίου
5- Θερμιστής NTC
6- Βαρίστορ, κλπ.
