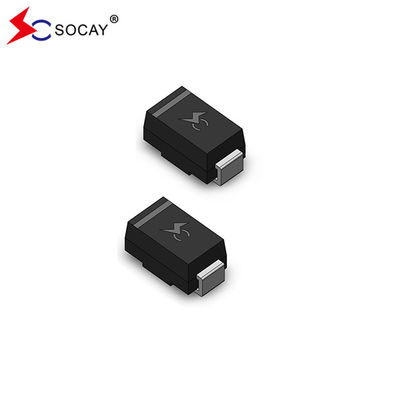

30V επιφανειακή τοποθέτηση μεταβατική καταστολή τάσης TVS SMAJ30A DO-214AC SMA

30V επιφανειακή τοποθέτηση μεταβατική καταστολή τάσης TVS SMAJ30A DO-214AC SMA

ΕΠΙΤΡΟΠΟΣ ΤΗΣ ΤΡΑΠΕΣ SMAJ30A:SMAJ_v2207.1.pdf

Συνοπτικός λογαριασμός της TVS SMAJ30A:

Το TVS SMAJ30A έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητου ηλεκτρονικού εξοπλισμού από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.Η διάσπαση ενέργειας του σε άπειρο απορροφητήρα θερμότητας σε T_Α=75°C είναι 1.0W. Το μέγιστο ρεύμα προώθησης του TVS SMAJ30A είναι 8,3ms.

Ειδικότητα του TVS SMAJ30A

• Το TVS SMAJ30A είναι κατάλληλο για εφαρμογές που τοποθετούνται στην επιφάνεια, προκειμένου να βελτιστοποιηθεί ο χώρος της πλακέτας
• Το TVS SMAJ30A έχει χαμηλή διαρροή.
• Το TVS SMAJ30A είναι μια διμερή μονάδα
• Η TVS SMAJ30A είναι η πασιβωμένη διασταύρωση από γυαλί.
• Το TVS SMAJ30A έχει χαμηλή επαγωγικότητα.
• Το TVS SMAJ30A έχει εξαιρετική ικανότητα συμπίεσης.
• Δυνατότητα κορυφής ισχύος του TVS SMAJ30A σε 10 × 1000μs κύμα σχήμα Ταχύτητα επανάληψης (κύκλος λειτουργίας):00,01 τοις εκατό είναι 400 βατ.
• Τεχνητός χρόνος απόκρισης του TVS SMAJ30A: συνήθως μικρότερος από 1,0 σπ από 0 Volts έως VBR min
• Τυπικό IR του TVS SMAJ30A μικρότερο από 5μA πάνω από 12V
• Υψηλής θερμοκρασίας συγκόλληση του TVS SMAJ30A: 260°C/40 δευτερόλεπτα στα τερματικά
• Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR του TVS SMAJ30A = 0,1% × VBR@25°C× ΔT
• Το πλαστικό πακέτο του TVS SMAJ30A έχει εργαστηριακή εύφλεκτοτητα 94V-0.
• Ματ κασσίτερος λευκό μόλυβδο
• Το TVS SMAJ30A είναι απαλλαγμένο από αλογόνες και συμμορφώνεται με το RoHS
• Τυπική κατάσταση βλάβης είναι σύντομη από υπερπροσδιορισμένη τάση ή ρεύμα
• Η δοκιμή Whisker του TVS SMAJ30A διεξάγεται με βάση το JEDEC JESD201A σύμφωνα με τους πίνακες 4α και 4γ.
• IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)
• Προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC801-2)
• Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)

Ηλεκτρικά χαρακτηριστικά του TVS SMAJ30A (Τ_Α=25°Cεκτός εάν αναφέρεται διαφορετικά):

Είμαστε κατασκευαστής και προμηθευτής NTC, DIODES ect παθητικών εξαρτημάτων πάνω από 20 χρόνια από την Κίνα. Αν έχετε οποιοδήποτε αίτημα παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα.
